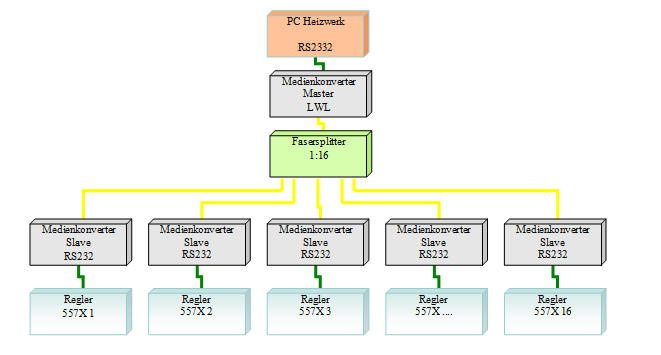

Beispiel LWL Datenübertragung Problemstellung: Es solle eine Datenübertragung von SAMSON 557X Fernheizreglern mit RS232 Schnittstelle zur Visualisierungssoftware über eine Singlemode Glasfaser mit bidirektionaler Übertragung 1310/1550nm mit Verteilung der Signale mit Fasersplitter min 1:16 realisiert werden. Marktanalyse: Auf dem Markt gibt es zwar Mediekonverter von RS232 auf LWL, Singlefaser, allerdings nur als 1:1 Kopplung. Medienkonverter zur Datenübertragung über einen Fasersplitter gibt es nicht. Problemlösung: Analyse der Datenübertragung mit 1x9 Transceivern, Entwicklung einer SMD Platine mit LWL Modul, Empfangs- und Sendeumsetzer, Prozessor zur Übertragungssteuerung, Programmierung des Sende- und Empfangsprogrammes, Test im Realeinsatz. Fazit: Uns ist es gelungen einen Medienkonverter für die bidirektionaler Übertragung von RS232 oder RS485 Signalen mit Verteilung über einen Fasersplitter 1:16 zu entwickeln und in Serie zu bauen. Somit kann eine sehr kostengünstige Datenverbindung vom Heizwerk zu den Fernheizstationen hergestellt werden.
